TW-GY304/II數字型多功能精餾實驗裝置
探索精餾技術：TW-GY304/II數字型多功能精餾實驗裝置教學應用
在化工實驗教學中，一套優秀的實驗設備能夠讓學生直觀理解精餾原理，掌握工業現場所需技能。
在現代化工實驗教學中，精餾實驗是理解和掌握分離技術的重要環節。TW-GY304/II數字型多功能精餾實驗裝置作為一款先進的教學設備，為職業院?；ゎ悓I(yè)學生的實踐能力培養提供了有力支持。
本文將全面介紹這款裝置的功能特點、技術參數及其在教學中的應用價值。
01 設備功能與特點
TW-GY304/II數字型多功能精餾實驗裝置是一款高度集成化的實驗平臺，專為職業院?；ゎ悓I(yè)的實踐教學需求而設計。
該裝置集成了多種功能，能夠滿足不同層次和不同目標的實驗教學需求。

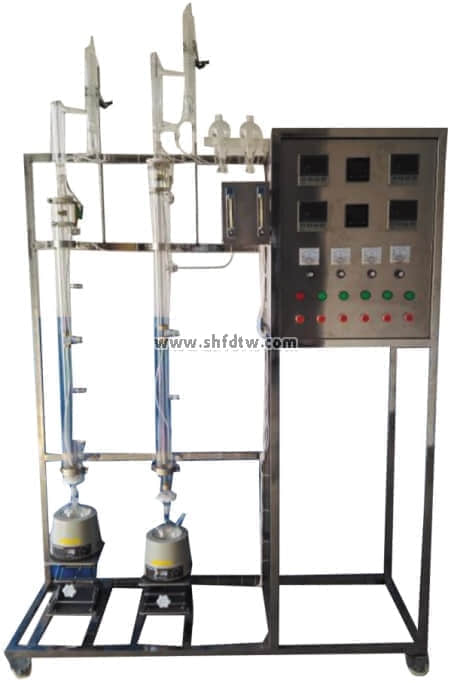

該裝置最突出的特點是其多功能性。它可用于各種有機物質的精制分離，裝置配備兩個塔體：一個為無側口的玻璃塔體，另一個為有五個側口的玻璃塔體。
配有擺錘式的回流塔頭，既可以實現連續操作，又可以進行間歇操作，既可采用分相回流，又可采用混相回流。
在實驗類型方面，該裝置能夠?qū)崿F(xiàn)反應精餾、萃取精餾、普通常減壓精餾等多種操作。這使得學生能夠在同一平臺上完成多種精餾工藝的學習與實踐，大大拓展了實驗教學的廣度與深度。
裝置還能完成不同回流比操作，考察回流比對產物分布、分離效率的影響，幫助學生理解這一關鍵參數對精餾過程的影響。
TW-GY304/II采用全觸摸集成化控制，具有高穩定數據傳輸和硬件加密功能。采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。
HMI使用投射式觸控技術，具有5000萬次觸摸點，內存4G，中央處理器數據顯示控制，大大提升了設備的易用性和可靠性。
02 技術參數與配置
TW-GY304/II數字型多功能精餾實驗裝置的技術參數經過精心設計，既滿足了實驗教學的需求，又確保了操作的安全性與便利性。
裝置采用雙玻璃填料塔設計，塔體直徑φ20mm，塔1高度為1400mm，塔2高度為1200mm。
填料采用不銹鋼φ2×2mmθ網環，塔體外壁有二段透明導電膜加熱保溫，塔釜容積為500ml。這種設計使得雙塔可獨立操作，提高了實驗的靈活性和效率。
進料系統配置了蠕動泵2臺，具有外控功能：轉速控制，方向控制，啟?？刂?。轉速范圍為0.1-50rpm，轉速分辨率為0.1rpm，流量范圍為0.01-30ml/min。
同時，裝置配備了250ml高位玻璃加料瓶，液體轉子流量計范圍為2.5～25ml/min。
溫控與檢測系統是該裝置的一大亮點。裝置采用PT100鉑電阻溫度傳感器，顯示分度達0.1℃。
精餾1和精餾2塔釜溫度均可通過觸摸屏顯示，并通過調壓模塊執行控制。多個塔節和塔頂溫度監測點為學生提供了全面的溫度分布數據。
公用設施需求方面，裝置需冷卻水，自帶和自來水管相連的接口，自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦?a target="_blank" rel="noreferrer" style="color:#3964FE;transition:box-shadow 0.2s cubic-bezier(0.4, 0, 0.2, 1);border-width:1.71429px 2.85714px;border-style:solid;border-color:rgba(255, 255, 255, 0);margin-left:-3px;margin-right:-3px;text-decoration-line:none;position:relative;cursor:default;">。
裝置自帶玻璃高位槽，實驗時經流量計進入精餾塔釜。電力需求為電壓AC220V，功率2KW，標準單相三線制。
物理尺寸方面，裝置外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便。整體尺寸為1500×550×2300mm（長×寬×高），適合實驗室環境使用。
03 教學應用價值
TW-GY304/II數字型多功能精餾實驗裝置在化工實驗教學中具有極高的應用價值，能夠滿足多種實驗教學需求。
該裝置能夠幫助學生理解精餾原理。通過觀察精餾塔工作的過程，學生可以直觀了解板式塔的基本構造，精餾設備流程及各個部分的作用。
裝置設計可360度觀察，實現全方位教學與實驗，使學生能夠全面了解精餾過程的各種現象。
在技能培養方面，該裝置能夠使學生學會識別精餾塔內出現的幾種操作狀態，并分析這些操作狀態對塔性能的影響。
通過實際操作，學生可以學習精餾塔性能參數的測量方法，并掌握其影響因素，培養工程實踐能力。
該裝置支持多種實驗?zāi)Ｊ?/span>。學生可以在全回流和部分回流條件下進行精餾塔效率的測定方法學習。
通過改變操作條件，確定精餾塔的穩定時間和塔內溫度分布，加深對精餾過程的理解。
工程理念的培養也是該裝置的一大優勢。裝置采用工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套。
這使得學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
與傳統實驗裝置相比，TW-GY304/II的數字化特性提供了更先進的教學手段。裝置配備數據采集軟件一套，在線工業組態軟件一套。
實驗數據可通過U盤導出，可連接打印機打印數據，便于實驗數據的處理與分析，提高了實驗教學的效率和準確性。
在職業院?；ゎ悓I(yè)教學中，TW-GY304/II數字型多功能精餾實驗裝置已經已成為實踐教學的重要工具。通過該裝置的實驗訓練，學生不僅能夠掌握精餾技術的基本原理和操作技能，更能夠培養工程思維和解決問題的能力。
這種實踐經驗的積累，對于培養高素質化工技術技能人才具有不可替代的價值。
