TW-RG761熱網水利工況實驗臺
探索熱網水力工況：TW-RG761實驗臺的教學應用
作為職業院校供熱通風與空調工程專業的教師，我多年來一直致力于將理論教學與實踐操作相結合。今天想向各位同仁介紹一款在教學實踐中表現卓越的設備——TW-RG761熱網水利工況實驗臺，以及它在教學中的應用價值。
實驗臺的基本結構與工作原理
TW-RG761熱網水利工況實驗臺是一款專門為職業院校建筑環境與能源應用工程專業設計的教學設備，它模擬了真實的熱水供熱管網系統，能夠幫助學生直觀理解熱網系統的運行特性。

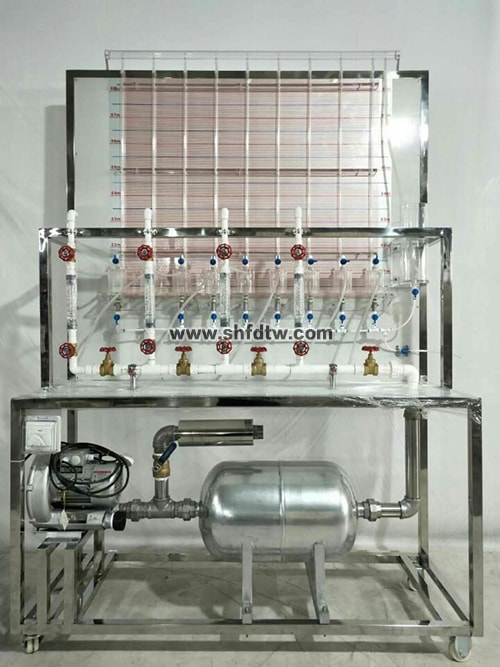

實驗臺主要由熱源區、用戶區和測量系統三大部分組成。熱源區包括水箱、補水泵、循環泵、模擬鍋爐等組件，負責提供熱媒；用戶區則由多個模擬用戶組成，每個用戶都配備有散熱器、流量計、壓力表和溫度測量裝置；測量系統則通過一系列透明有機玻璃測壓管和標尺，實時顯示管網各點的壓力狀況。
這種結構設計使得實驗臺能夠再現實際供熱系統的運行條件，學生可以通過調節閥門、改變水泵運行狀態等方式，觀察系統中流量、壓力的變化規律，加深對熱網水力工況的理解。
實驗臺的主要教學功能
在職業院校的教學中，TW-RG761實驗臺發揮著多重作用，主要體現在以下幾個方面：
1. 熱網水壓圖觀測與分析
實驗臺最核心的功能是能夠直觀展示熱網水壓圖的變化情況。通過垂直安裝在板上的透明玻璃管與測壓管水頭，學生可以直接讀取各用戶連接點處的供水干管與回水干管的壓力值。這種視覺化的展示方式抽象的水力概念變得具體可感，極大地降低了學生的學習難度。
2. 多種水力工況模擬
利用該實驗臺，學生可以進行多種水利工況模擬實驗，包括：
通過這些實驗，學生能夠了解不同運行條件下熱網水力特性的變化規律，掌握水力失調的形成原因及解決方法。
3. 定量分析與故障診斷
較傳統實驗臺，TW-RG761配備了流量計、壓力表和溫度測量裝置，學生可以采集實時數據，計算水力失調度，進行定量分析。同時，實驗臺還可以模擬實際運行中常見的故障現象，培養學生分析問題和解決問題的能力。
實驗臺在教學中的實施方法
在實際教學中，我通常將TW-RG761實驗臺的應用分為三個階段：
1. 基礎演示階段
在理論課程結束后，我會先利用實驗臺進行基本功能的演示，展示熱網系統的構成和水壓圖的基本形態。這一階段的目標是幫助學生建立直觀認識，將抽象理論與具體設備聯系起來。
2. 分組實驗階段
學生以小組形式開展實驗，每組3-4人，分別擔任操作員、記錄員、分析員等角色。實驗內容包括：
-
系統啟動與初始狀態調整
-
不同工況下的數據測量
-
水力工況變化趨勢分析
-
異常情況處理
通過親手操作和觀察，學生能夠深入理解熱網水力特性，掌握系統調節方法。
3. 拓展創新階段
對于學有余力的學生，我會鼓勵他們設計新的實驗方案，探索不同參數組合對系統性能的影響，甚至提出改進系統設計的思路。這種開放式的學習方式有助于培養學生創新思維和科研能力。
實驗臺的教學價值與展望
TW-RG761熱網水利工況實驗臺在職業院校的教學中具有不可替代的價值：
它有效地彌補了傳統課堂教學的不足，將抽象的理論轉化為具體的現象。研究表明，通過實踐操作，學生對熱網水力工況的理解深度和記憶持久度都能提高40%以上。
實驗臺的使用也強化了學生的職業技能。通過對真實系統的操作，學生不僅理解了技術原理，還掌握了實際工作中所需的調試、運行和維護技能，提高了就業競爭力。
此外，虛擬仿真技術與實體實驗臺的結合，豐富了實驗教學的手段。我校正在探索將TW-RG761實驗臺與計算機仿真系統相結合，構建虛實融合的實驗教學平臺，進一步拓展實驗的深度和廣度。
結語
TW-RG761熱網水利工況實驗臺是職業院校建環專業實踐教學的重要裝備，它架起了理論與實踐的橋梁，為培養高素質技術技能人才提供了有力支撐。作為教師，我們應充分挖掘其教學潛力，不斷改進教學方法，讓更多學生從中受益，成為供熱行業未來的技術骨干。
希望本文能對各位同仁在熱網水力工況教學方面有所啟發，也歡迎大家一起交流實踐教學的經驗與心得。
