TW-SX203化工設備拆裝綜合實訓裝置（雙塔）
深化產教融合：TW-SX203化工設備拆裝綜合實訓裝置的教學實踐與應用
在化工教學領域，理論與實踐的結合一直是培養高素質技術技能人才的關鍵所在。
作為職業院校的化工專業教師，我深切體會到優質實訓設備對學生實踐能力培養的重要性。今天，我想向大家介紹一款在我們化工實訓教學中發揮巨大作用的裝置——TW-SX203化工設備拆裝綜合實訓裝置（雙塔），以及它在培養高素質化工技能人才方面的獨特價值。
01 設備功能與教學價值
TW-SX203化工設備拆裝綜合實訓裝置（雙塔）是我們化工類專業實踐教學的核心設備之一。這套裝置不僅僅是一個簡單的訓練平臺，更是將化工設備結構認知、拆裝技能訓練、系統決策分析等多種能力培養融為一體的綜合實訓系統。
在日常教學中，我們發現學生通過傳統課堂學習往往難以真正理解化工設備的內部結構和工作原理，而TW-SX203裝置則完美地彌補了這一缺陷。
該裝置具有多重教學功能：一是強化學生的手動操作技能訓練，二是考察學生全面分析系統、辨別正誤和迅速決策等能力，三是在實踐中結合識圖能力、出具規范清單、安全操作等各項理論功底的考察。
尤為值得一提的是，該裝置能夠配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。
通過這些綜合訓練，學生能夠真正掌握離心泵、換熱器、填料塔的結構、安裝及使用，為未來就業打下堅實基礎。
02 系統組成與設計特點

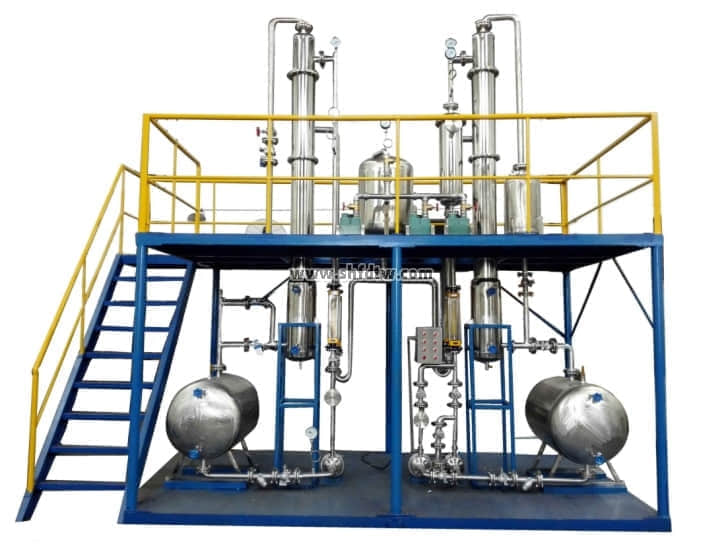

TW-SX203化工設備拆裝綜合實訓裝置（雙塔）的整體設計緊湊合理，長x寬x高為4200x2000x3800mm，可根據實訓場地實際高度和面積進行調整。
整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板，充分考慮了操作的安全性。
該裝置的工作參數設計合理，工作溫度為常溫，液體流量為0-14.4m3/h，氣體流量為0-300m3/h，能夠滿足多種實訓需求。
在公用設施方面，裝置對資源的需求十分經濟——實訓過程中水可循環使用，實訓結束后排空即可；電力方面電壓為AC380V，功率2kW，三相四線制。
系統的主要設備包括風機、304不銹鋼列管換熱器、不銹鋼離心泵、不銹鋼儲罐、不銹鋼填料塔、過濾器及閥門、法蘭及管道等，全部采用工業級標準設備，使學生能夠接觸到真實生產環境的設備。
03 實訓內容與技能培養
在具體實訓項目中，我們圍繞該裝置開發了一系列循序漸進的實訓內容。首先是管路組裝訓練，學生需要學習管口螺紋的加工以及板牙的使用，對照管路示意圖進行管路安裝，保證橫平豎直，水平偏差不大于15mm、垂直偏差不大于10mm。
在法蘭與螺紋接合訓練中，學生需要掌握每對法蘭的平行度、同心度的調整方法，學會在螺紋接合時正確纏繞生料帶，掌握合適的厚度，使螺紋與管件咬合時對準、對正，擰緊用力要適中。
閥門的安裝訓練則要求學生能夠在安裝前將內部清理干凈，關閉好再進行安裝，對有方向性的閥門要與介質流向吻合，安裝好的閥門手輪位置要便于操作。
此外，我們還開展了流量計和壓力表及過濾器的安裝訓練，讓學生按具體安裝要求進行，特別注意流向，使有刻度的位置便于讀數。
水壓試驗是另一個重要環節，學生需要學會使用手搖式試壓泵，能按要求的試壓程序完成試壓操作，確保在規定的壓強和時間下管路所有接口沒有滲漏現象。
04 測控系統與工程思維培養
TW-SX203裝置配備了完整的測控系統，這對學生工程思維的培養至關重要。該系統的測控組成包括離心泵進口壓力檢測、離心泵出口壓力檢測、流體流量檢測、流體溫度檢測和液位檢測。
離心泵進口壓力和出口壓力均采用指針式壓力表檢測，儀表精度為1.5%FS，壓力表就地顯示。 流體流量檢測采用玻璃轉子流量計，儀表精度為4%FS，流量計就地顯示。
通過這些測控裝置，學生能夠?qū)⒆詣踊瘍x表與化工設備操作有機結合，學會監測設備運行狀態，判斷設備是否正常工作，并在出現異常時能夠及時排查問題。
這種工程思維的培養對學生的職業發展具有長遠意義，使他們不僅能夠操作設備，更能夠理解整個系統的工作邏輯。
05 教學應用與考核評價
在實際教學應用中，我們將TW-SX203化工設備拆裝綜合實訓裝置（雙塔）與職業技能要求緊密結合。裝置能夠滿足“教、學、做、訓、考”一體化的教學需求，為學生提供全面的實踐機會。
我們經常使用該裝置考察學生拆卸和組裝化工生產常見的管路、管件等能力，通過具體的操作過程評估學生選擇配件能力、拆裝能力、裝置運行情況、完成任務情況等。
在考核方面，我們制定了相應的判斷標準及方法，確保對學生的技能評價客觀、公正。
裝置提供了足夠的備選配件、拆裝工具、檢驗運行的設備等，能夠滿足一個教學班多人次循環訓練的需求。
將流體輸送及管路拆裝有機結合，配合泵閥、塔器拆裝，有效鍛煉了化工總控及化工設備維修工的基本動手維修及操作能力，實現了教學過程與生產過程的對接。
在我多年的教學生涯中，親眼見證了一批批學生通過TW-SX203這類實訓裝置的鍛煉，從對化工設備一無所知的“小白”成長為能夠獨立分析問題、解決問題的技能高手。許多畢業生反饋，正是這種貼近工業實際的實訓經歷，使他們在工作崗位中能夠快速適應，嶄露頭角。
實訓裝置的價值不僅在于它本身，更在于它為學生們搭建了從理論到實踐、從學校到企業的橋梁。
