TW-GY322氨水系統氣液吸收相平衡數據測定實驗裝置
探索化工奧秘：TW-GY322氨水系統氣液吸收相平衡數據測定實驗裝置
在化工原理與工藝的實踐教學中，實驗裝置是連接理論與實踐的橋梁。
在化工原理與工藝的實踐教學中，實驗裝置是連接理論與實踐的橋梁。今天，我將為大家介紹一款在化工實訓教學中十分重要的設備——TW-GY322氨水系統氣液吸收相平衡數據測定實驗裝置。通過這款裝置，學生可以深入學習氣液吸收相平衡的原理，掌握化工生產中重要的基礎數據測定方法。
01 裝置概述
TW-GY322氨水系統氣液吸收相平衡數據測定實驗裝置是一款專門用于化工工藝及化工工程實訓的教學設備。
該裝置主要采用靜力法測定氨-水系統的相平衡數據，幫助學生理解和掌握相平衡實驗的基本技能與方法。
相平衡數據是化工過程設計與設備計算的基礎信息，尤其對于吸收塔的設計和操作優化至關重要。
通過該裝置，學生可以測定不同條件下氨氣在水中的溶解度，分析氣液相組成關系，為今后從事化工工藝設計、優化與生產控制打下堅實基礎。
在職業教育強調實踐能力培養的背景下，此類裝置成為化工類專業實訓室不可或缺的教學工具，有效 bridge 了理論教學與工程實踐之間的鴻溝。
02 裝置結構與配置
TW-GY322裝置采用模塊化設計，結構緊湊，布局合理，主要由以下幾個部分組成：

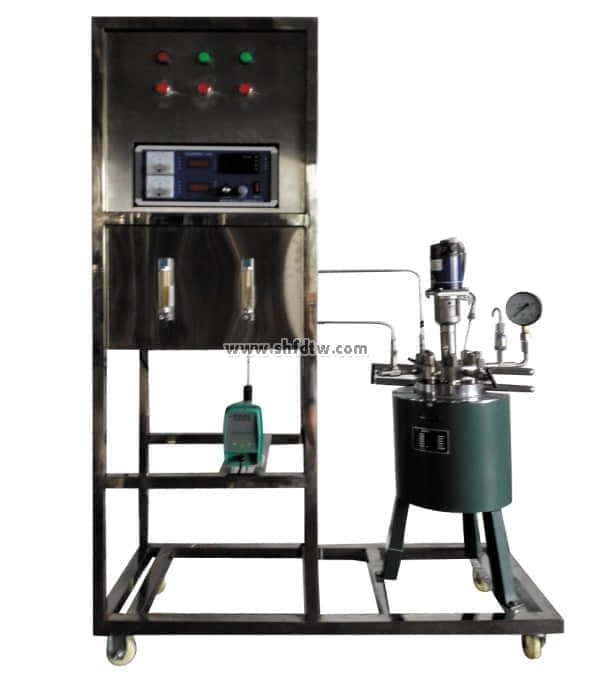

該裝置的核心部件是電磁攪拌式高壓釜，容積一般為0.5L，最高工作壓力可達10MPa，最高使用溫度為300℃。
高壓釜配備有壓力表、熱電偶、氣相液相閥和安全閥，便于觀察釜內反應情況，調節組分比例，并確保設備安全運行。
裝置的加熱系統包括電加熱器和智能溫度控制儀，加熱功率為1.5KW，溫度控制精度高，可確保實驗在恒定溫度下進行。
攪拌系統采用功率60W的攪拌電機，轉速在0-1500r/min范圍內可調，保證氣液兩相充分接觸。
此外，裝置還配有恒溫槽、轉速儀表、壓力表、轉子流量計、蠕動泵等輔助設備，共同構成完整的測定系統。
整套裝置安裝在不銹鋼框架上，外形尺寸約為1100×550×1600mm（長×寬×高），采用可移動式設計，帶雙剎車輪，便于實訓室內的布局與調整。
03 工作原理
TW-GY322裝置采用靜力法測定氨-水系統相平衡數據的基本原理。
該方法通過在高壓釜中建立氣液兩相平衡體系，測定不同溫度下的平衡壓力，并分析氣液相組成，從而得出液相組成與平衡分壓之間的關系。
實驗開始時，首先使用真空泵抽出設備內的空氣，然后通過液相管道向高壓釜中通入水和液氨。
在磁力攪拌器的作用下，釜內氣液兩相充分接觸，最終在恒定溫度下達到相平衡狀態。
學生需要測量并記錄不同溫度條件下的平衡壓力，并取樣分析氣相和液相的組成。
通過一系列實驗數據的測定，可以繪制出氨-水系統的氣液平衡曲線，直觀展示液相組成與平衡分壓之間的關系。
這一原理雖然簡單，但卻是化工熱力學和無機化工工藝學中的重要基礎知識，對理解和掌握吸收過程具有重要意義。
04 教學應用
TW-GY322實驗裝置在化工實訓教學中具有多種應用價值：
它能夠幫助學生鞏固化工熱力學及無機化工工藝知識，掌握壓力系統相平衡實驗的基本技能。
通過實驗，學生可以學習氣液吸收相平衡數據的測定方法，了解溫度、壓力等參數對相平衡的影響規律。
在一定的氨水濃度下，實驗溫度與壓力會呈現出良好的線性關系，學生可以通過數據處理驗證這一關系。
裝置還可用作加壓下氨-水系統氣液相平衡數據的測定，為科研工作提供基礎數據。
在教學中，我們通常將學生分為小組，從設備認識、實驗準備、操作調試、數據采集到結果分析，全程參與實驗過程。
這種全方位的訓練不僅培養了學生的動手能力，還提高了他們的數據分析能力和解決復雜工程問題的能力。
05 實驗操作要點
為了確保TW-GY322實驗裝置的順利進行并獲取準確的實驗數據，操作過程中需要注意以下要點：
實驗前，需檢查裝置的氣密性，確保各連接部位無泄漏；檢查電源、冷卻水等公用設施是否到位。
實驗時，先開啟冷卻水系統，然后啟動加熱裝置，設定所需溫度，待溫度穩定后開啟攪拌系統。
取樣分析時，需先排除管道中的殘留樣品，確保所取樣品的代表性；分析過程應嚴格按照分析規程進行。
安全操作至關重要，由于實驗涉及高壓和具有刺激性的氨水，操作人員需佩戴防護裝備，嚴格遵守操作規程。
實驗結束后，應首先關閉加熱系統，待系統冷卻后再關閉攪拌和冷卻水，最后切斷電源。
數據處理時，學生需要運用化工熱力學知識，對測得的溫度、壓力和組成數據進行綜合分析，繪制相平衡曲線，并計算相關參數。
整個實驗過程中，教師應全程指導，強調安全規范，引導學生觀察實驗現象，分析異常情況，培養嚴謹的科學態度。
作為職業院校的化工專業教師，我親眼見證了學生通過操作TW-GY322這類實驗裝置發生的轉變。他們從最初對復雜設備的畏懼，到能夠熟練操作并精準記錄數據，最后能夠分析相平衡曲線背后的化工原理。
這種成長不僅僅體現在技能提升上，更體現在他們眼中閃爍的對化工專業的熱愛與自信。
希望同學們能夠珍惜這樣的實踐機會，將課堂理論與實訓操作相結合，為未來職業發展奠定堅實基礎。
