TW-GY310管式反應器流動特性測定實驗裝置
探秘TW-GY310管式反應器流動特性測定實驗裝置
在化工教學與實踐中，理解反應器內的流動特性是掌握工業反應過程的關鍵一步。
在現代化學工程教學中，理解反應器內的流動特性是掌握工業反應過程的基礎。TW-GY310管式反應器流動特性測定實驗裝置正是針對這一需求而設計的教學工具，它能夠直觀地展示連續均相管式循環反應器中的流動現象與返混特性。
通過這一裝置，學生可以將抽象的化工原理轉化為可視化的實驗數據，為未來從事化工生產與研發打下堅實基礎。
01 裝置組成與結構設計

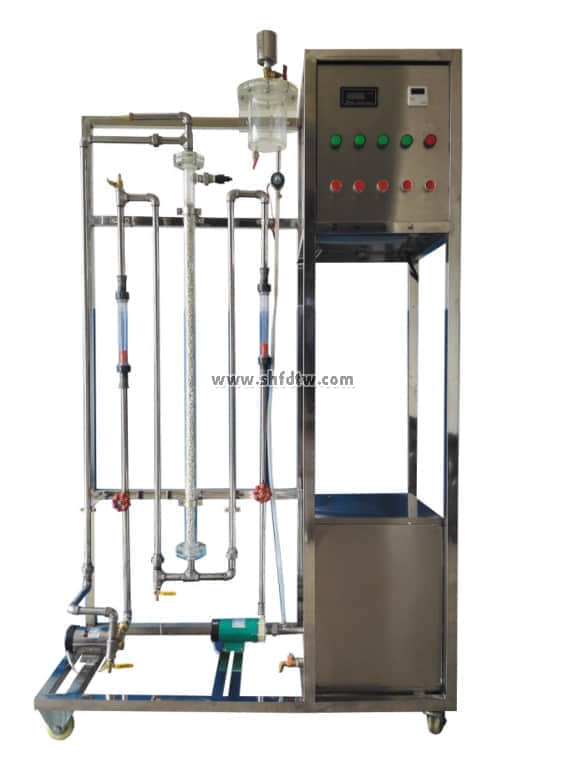

TW-GY310管式反應器流動特性測定實驗裝置采用了模塊化設計，整合了管式反應器、流量計、水箱、循環泵、數顯電導率儀、閥門、管路及不銹鋼臺架與控制屏。
這種設計不僅使裝置結構緊湊，外形美觀，而且流程簡單、操作方便。
具體來看，管式反應器直徑為φ35mm，長度為1200mm，內部裝有拉西環填料，尺寸為Ф4mm。
裝置配有微型磁力水泵，流量12L/min，揚程6m，功率30W，以及循環泵流量12L/min，揚程10m，功率90W。
液體流量計分為兩檔：6-60L/h和25～250L/h，通過轉子流量計進行觀察與控制。
數字電導率檢測儀用于測定示蹤劑的含量，而LWB電磁閥（24v）和三通閥則控制示蹤劑的切換。
數顯計測器負責控制示蹤劑的加入量，所有操作及顯示、調節、控制均在控制屏面板上進行。
02 實驗功能與教學目標
這一實驗裝置主要服務于四個教學目標：了解連續均相管式循環反應器的返混特性；通過脈沖法測定管式反應器的停留時間分布；分析觀察連續均相管式循環反應器的流動特征；研究不同循環比下的返混程度，計算模型參數n。
在化工實踐教學中，停留時間分布是評估反應器性能的重要指標，直接影響反應轉化率和產物選擇性。
通過脈沖法注入示蹤劑，學生可以實時監測反應器出口處的示蹤劑濃度變化，從而得到停留時間分布曲線。
這一實驗過程完美契合了職業教育中“做中學”的理念，將理論知識與實踐操作緊密結合。
03 實驗操作與數據處理
實驗開始時，首先開啟進水閥門，通過轉子流量計調節進水流量至預定值。
然后啟動循環泵，調節循環流量，建立穩定的流動條件。接著，通過電磁閥和三通閥控制切換示蹤劑（KCl溶液），注入管式反應器中。
數字電導率儀實時檢測出口處的示蹤劑濃度變化，數據直接顯示在控制屏上。
對于數據型裝置（TW-GY310/II），循環流量采用渦輪流量計檢測，數字流量顯示儀顯示，精度可達0.5%FS。
示蹤劑流動時間由時間控制器記錄，并通過上位機采集數據。
裝置配備的軟件系統包括模擬模塊、數據采集軟件和在線工業組態軟件，具有高達16位分辨率，內建RS485通訊模式。
這一系統能夠?qū)崿F(xiàn)流量、電導率、時間等模擬量信號的采集與處理，大大提升了實驗數據的準確性和可靠性。
04 教學應用與技能培養
在實訓教學中，我通常將學生分為若干小組，每個小組負責一個完整的實驗流程。
從實驗準備、設備檢查、參數設定到數據采集與分析，學生需要全程參與并協作完成。
這種安排不僅培養了學生的動手能力，也鍛煉了團隊協作精神。
TW-GY310裝置的使用場景廣泛，不僅適用于化工工藝、化工工程實訓裝置配置，還可應用于環保、化工、文體等領域的教學與培訓。
通過這一實驗，學生能夠掌握固定床反應器、流化床反應器、釜式反應器等多種反應器的操作特點。
在實訓中心，我們堅持新時期新工科人才培養模式，致力于培養高素質、綜合性應用型人才。
TW-GY310管式反應器流動特性測定實驗裝置正是實現這一目標的重要工具，它幫助學生更好地理解化學反應工程的基本原理，為服務區域經濟建設奠定基礎。
記得第一次帶領學生做這個實驗時，當電導率儀上清晰地顯示出停留時間分布曲線，一位學生興奮地說：“老師，我終于明白什么是返混了！”這種將抽象理論化為直觀體驗的時刻，正是我們化工教育工作者最大的欣慰。
隨著化工技術的不斷發展，對反應器流動特性的理解將變得越來越重要，而TW-GY310實驗裝置正是連接理論教學與工程實踐的橋梁。
