TW-GY339B數字型乙苯脫氫制苯乙烯實驗裝置
TW-GY339B裝置：把苯乙烯生產車間“搬進”化工實訓室
精密的儀表盤上，溫度、壓力、流量參數實時跳動，一組身著實訓服的學生正屏息凝神地調整著控制閥——在職業院校的化工實訓室里，這套裝置正模擬著現代化工廠里生產苯乙烯的核心過程。

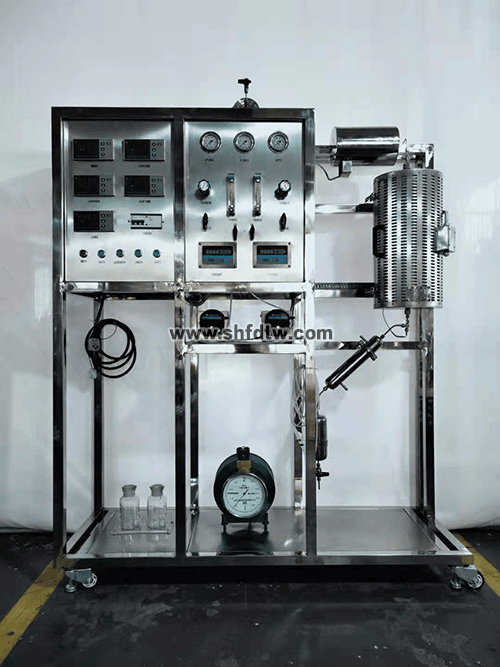

實驗室里的不銹鋼框架結構緊湊，控制屏面板上各項參數一目了然：反應溫度540～640℃，水與乙苯體積比穩定在1.5∶1，30ml氧化鐵催化劑正在不銹鋼管式反應器中發揮著作用。
01 裝置概述
我們實訓室引入的 TW-GY339B數字型乙苯脫氫制苯乙烯實驗裝置 看似是一個小型設備，但功能十分完整。它由反應系統和控制系統兩大部分組成。
這套數字型乙苯脫氫制苯乙烯實驗裝置，外形尺寸為1500×600×1700毫米，采用可移動式設計，底部帶剎車輪，方便在不同的實訓場所使用。
裝置最核心的是小型管式固定床反應器，采用304不銹鋼材質，內徑20毫米，長度550毫米。反應器加熱爐采用三段獨立加熱控溫方式，每段加熱功率為1KW，最高使用溫度可達800℃，能夠滿足不同溫度區間的實驗需求。
02 教學功能與設計特點
這套實驗裝置在教學中具有多重功能。學生可以通過它了解以乙苯為原料，在氧化鐵催化劑上進行固定床制備苯乙烯的全過程。
數字型乙苯脫氫制苯乙烯實驗裝置的優勢在于真實模擬。學生需要學會穩定工藝操作條件，掌握整個實驗的工藝流程和具體操作。
裝置的設計充分考慮了教學需求。整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。
它不僅可以鍛煉學生穩定反應體系的操作能力，還能讓學生學習催化劑的活性評價方法，甚至掌握催化劑失活后通過水蒸氣活化除焦再生的技術。
03 核心操作與工藝流程
操作這套數字型乙苯脫氫制苯乙烯實驗裝置需要嚴格按照流程進行。準備工作包括接通電源，打開電源總開關、預熱控溫開關、反應測溫開關及各段溫控開關。
隨后需要將預熱區、反應器各段及反應區分別逐步升溫至預定溫度，同時開啟冷卻水系統。
當預熱區溫度達到300℃，反應區溫度升至500℃后，學生需要啟動水泵，將蒸餾水流量調整至規定值，然后調節反應段升溫至525℃。
溫度達到要求后，啟動乙苯加料泵，將乙苯流量調整為0.5ml/min，同時開始計時。
反應過程中，學生需要密切監控各項參數。TW-GY339B數字型乙苯脫氫制苯乙烯實驗裝置配備的測控系統十分完善，包括氣體流量計、計量泵、熱電偶和壓力傳感器等。
乙苯和水分別通過微型隔膜計量泵加入，流量由數字流量顯示儀監控，精度可達0.5%FS。
04 實驗技能培養
通過操作這套數字型乙苯脫氫制苯乙烯實驗裝置，學生能夠培養多方面的實驗技能。反應完成后，學生需要將粗產品從分離器中放入量筒內，使用分液漏斗分離水層，然后稱量烴層液重量。
取少量烴層液樣品，用氣相色譜分析其組成，計算出各組分的百分含量。這一過程使學生掌握了現代化工分析的基本方法。
實驗結束時，學生還需學習催化劑再生的操作：將反應溫度維持在500℃左右，繼續通水，進行催化劑的清焦再生，約半小時后停止通水，并降溫。這一環節對于理解工業催化劑的完整生命周期管理至關重要。
實驗數據處理也是教學重點。學生需要學會計算乙苯轉化率、苯乙烯收率和選擇性等關鍵指標。
05 教學應用價值
數字型乙苯脫氫制苯乙烯實驗裝置在職業院?；そ虒W(xué)中具有獨特價值。它把復雜的工業過程簡化成學生可以親手操作的實訓項目。
這套裝置采用的實際工程化標識，包含設備位號、管路流向箭頭及標識、閥門位號等，使學生能在安全的實驗操作環境中，學習工程化管路標識，培養工程化理念。
通過實際操作，學生能夠直觀理解乙苯脫氫生成苯乙烯是一個吸熱、分子數增加的可逆反應，以及提高反應溫度、降低反應壓力對提高反應轉化率的影響。
實訓結束后，學生們圍著那臺閃著金屬光澤的裝置討論不休。一位學生興奮地指著控制屏：“老師，我們小組的反應轉化率比他們高了2個百分點，因?yàn)槲覀儑?yán)格控制了水與乙苯的比例。”
不銹鋼反應器內，微小的催化劑顆粒剛剛完成它們的使命，而在另一端的分離器中，幾毫升清澈的苯乙烯液體正等待被取樣分析。 在這個縮小版的苯乙烯生產車間里，今天實訓的收獲遠比課本上的方程式更加生動具體。
