TW-AQD01安全用電實訓臺

一、設備概述：

安全用電實訓臺，適用于《電氣安全工程》、《安全用電》、《電工作業》、《電工技術》、《電力工程概論》等課程教學實訓。學員可通過實訓教學，熟悉各種電氣事故的原因和預防電氣事故的實用操作措施，從而使學員了解電氣事故、重視電氣事故、提高現場預防事故和解決電氣事故的能力。

安全用電實訓臺，同時使學生學習電網的多種連接方式、多種常用的線路保護方式，比如直接接觸電擊防護、間接接觸電擊保護、以及安全設備選擇。

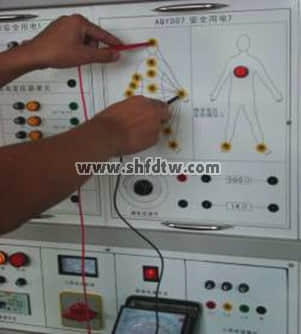

安全用電實訓臺，采用臺式模塊化（掛板）結構，可擴展性強。教學模型均安裝在掛板上，使實訓元件更加直觀，方便學員學習掌握。

二、設備特點:

1、多重、可靠、全面的安全保護

電源總開關采用可靠性漏電保護斷路器，一旦漏電能在0.1秒內切斷電源；二是實驗臺采用三相五線制電源，實驗臺金屬外殼安裝專用接線端子，保證設備可靠接地；三是采用無觸及性實驗插座，完全避免了無意識觸電。

2、完善的硬件配置：

實訓臺所需各種電源、儀表、負載、電子元件、電路模塊等有機結地合在一起，配套齊全。電氣控制線路或電子線路元件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展其它功能或開發新實驗。

3、設備擴展方便：模塊式結構，掛箱更換方便，便于組織各種實訓項目、方便升級。

4、設備的可靠性：元件連接在端子，學生從端子上插線或接線，訓練學生理論聯系實際的基本技能。

5、可進行電工實訓項目教學法的各種項目。

多媒體實驗課件

三、技術性能

1、工作電源：三相五線，AC380V±10％，50HZ

2、功率：Pmax小于300W

3、環境溫度：－30℃-40℃；相對濕度：≤90％

4、重量： 80kg

5、外形尺寸：1700mm×750mm×1500mm

四、實驗項目

1.兆歐表的使用

2.接地電阻測試儀的使用

3.電流感知實驗

4.模擬人體阻抗實驗

5.模擬人體跨步電壓觸電實驗

6.IT系統絕緣監視模擬實驗

7.特低安全電壓的認識實驗

8.安全隔離變壓器的認識及安全原理實驗

9.電網IT系統模擬實驗

10.電網TT系統模擬實驗

11.TN系統模擬實驗

12.TN系統電網設備接地部分設備接零危害模擬

13.TN系統零線斷線與設備漏電模擬

14.TN系統零線斷線與不平衡負荷模擬

15.等電位連接模擬實驗

16.漏電保護器原理模擬實驗

17.安全標志牌的認識實驗

五、配置清單

接地電阻測試儀

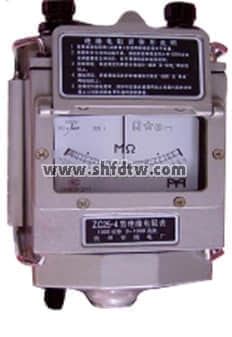

兆歐表

部分掛箱
