TW-Z32孔系拆裝機床夾具

孔系拆裝機床夾具，特別是孔系組合夾具，是上世紀八十年代發展起來的一種夾具類型。它主要通過銷和孔來確定元件之間的相互位置。
孔系組合夾具的優點包括精度高、剛性好、可靠性好，特別適合加工精度要求高的零件。然而，這種夾具的裝配主要依賴計算機計算裝配尺寸，因此它對組合夾具拼裝人員的技術水平和組合夾具設計人員計算能力的要求較高，調整難度大，裝配效率相對較低。
在拆卸孔系拆裝機床夾具時，需要特別注意以下幾點：
安全第一：在整個拆卸過程中，安全應放在首位。需要了解機床夾具的結構和特點，并按照標準程序進行操作。
防止損壞：在拆卸和移動機床夾具時，需要特別注意其重心和穩定性，避免傾覆或破損等情況。
注意細節：在拆卸過程中，需要按照規程操作，并注意細節。需要留意夾具各部分之間的關聯關系，并進行記錄或標記，以便于后續的操作。
保持干凈：在清洗和維修工作中，需要保持工作環境的干凈整潔，并使用專門的清洗工具和物品。同時，要保證清洗時使用的溶劑符合要求，以免對環境和工作人員造成傷害。
按要求維修：在進行維修工作時，需要根據機床夾具的技術要求選擇合適的維修方案，并注意材料的質量和尺寸的精確度。不得隨意更改或替換零部件，以免影響機床夾具的性能和安全性。
總的來說，孔系拆裝機床夾具是一種高精度、高可靠性的夾具類型，但在拆卸和維修過程中需要特別注意安全和細節，以確保其性能和使用壽命。

孔系拆裝機床夾具 萬能夾具結構

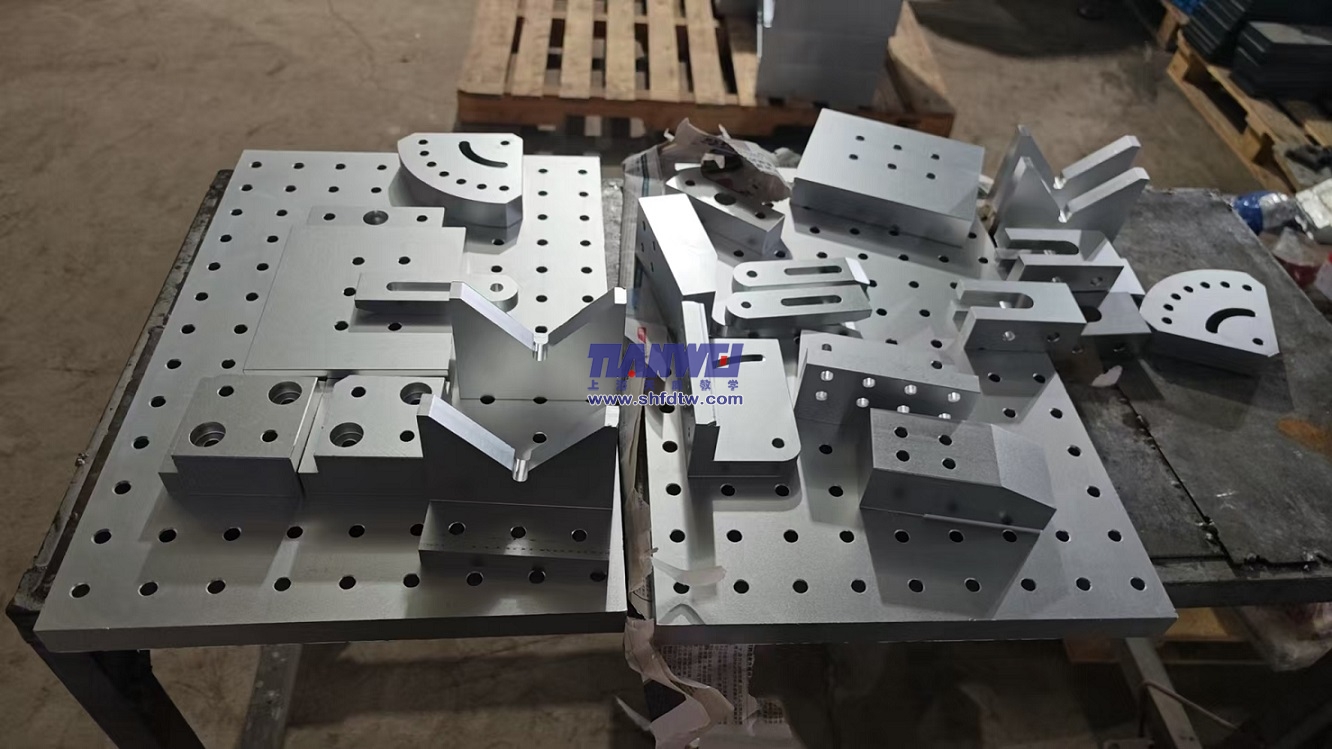

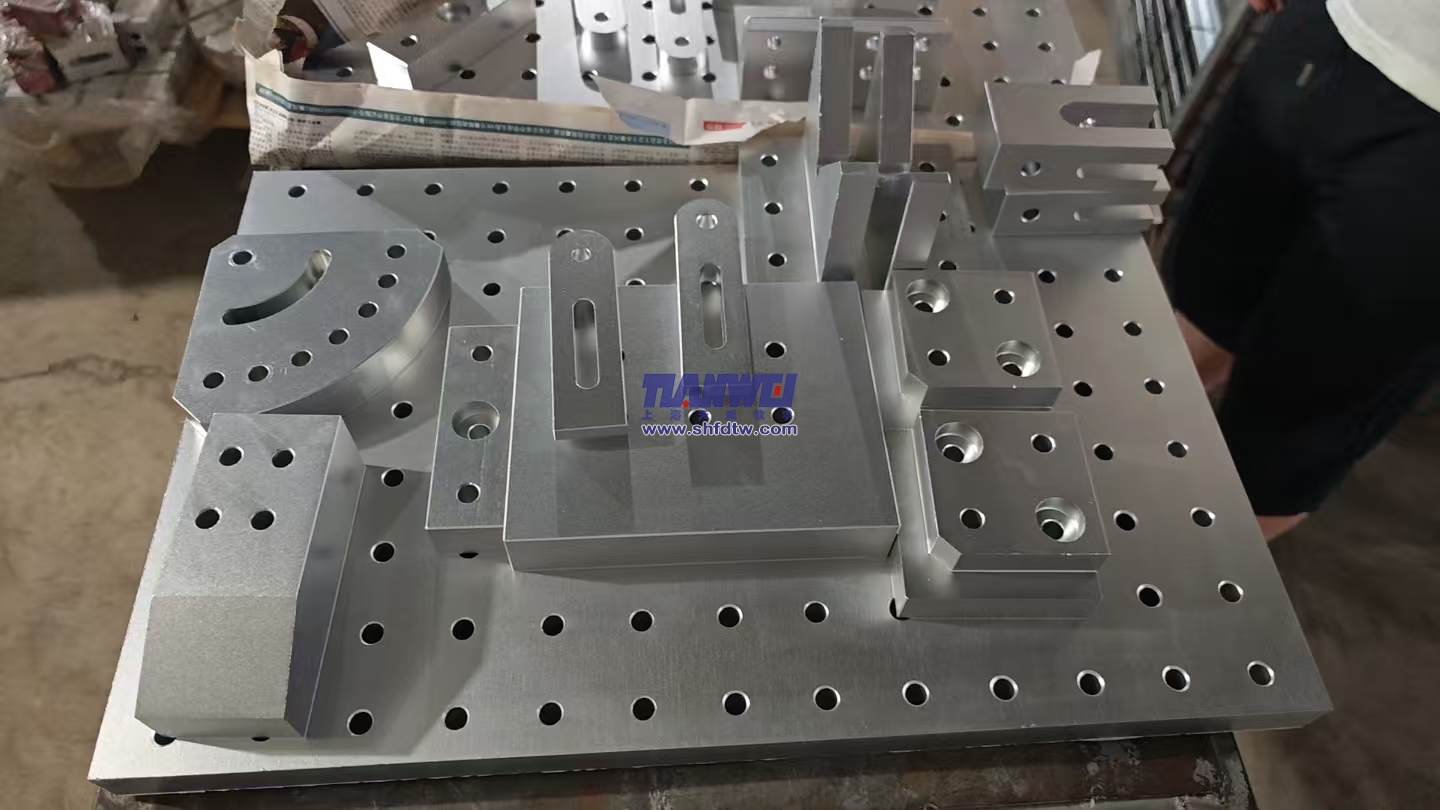

1.萬能夾具結構

2.孔系定位：底座采用高精度多孔陣列（孔徑公差 H6，孔心距誤差≤±0.02mm），通過定位銷實現模塊快速組裝，重復定位精度≤0.03mm。

3.模塊化設計：支持多工位、多類型工件裝夾（包含可拆裝的定位塊、夾緊模塊），模塊更換時間≤30秒，適配工件尺寸范圍：長×寬≤600mm×400mm，高度≤300mm。

4.主體材質：底座及模塊采用 6061 鋁合金（表面陽極氧化處理，硬度≥200HV，耐腐蝕并做防銹工藝處理）

5.定位銷、夾緊塊等關鍵部件：20CrMnTi 滲碳淬火（HRC58-62），表面粗糙度 Ra≤0.8μm，保證耐磨性與定位精度。

6.模塊化組裝：通過螺栓與定位銷連接，靈活調整裝夾工位，滿足多工件類型加工定位需求（如異形件、盤類件）。

1、萬能夾具結構

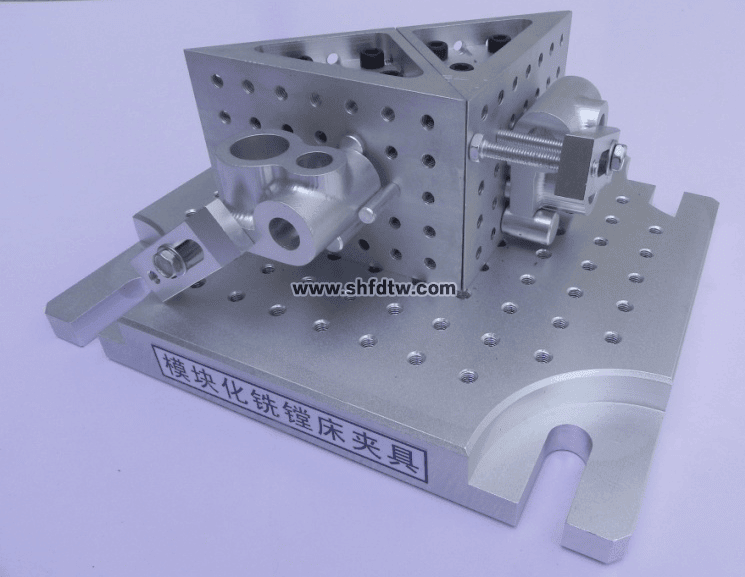

2、模塊化銑鏜床夾具

3、垂直車床夾具

4、角度工作臺

5、鉆夾分度夾具

6、鏈接座四孔夾具

7、數控銑床夾具
