TW-ZWX24型 AI人工智能機器人小車

-基于視覺的移動抓取機器人平臺

1.設備性能與參數

TW-ZWX24是一款基于ROS (Robot Operating System) 機器人操作系統開發的教育機器人，該機器人采用麥輪底盤，可以實現全向移動的機器人，使用擁有472GFLOPS算力的英偉達Jetson系列主板作為主控，搭載了激光雷達、深度相機、6自由度機械臂等高性能硬件配置，可實現SLAM建圖、自主路徑規劃、自動導航、人體特征識別、movelt機械臂仿真控制等應用。

工程級的強大配置

適用于雷達建圖、自主導航、自動駕駛、智能語音、目標檢測、人臉識別等多個領域的科研算法驗證需求，不僅兼容各類開源項目程序，而且硬件全面升級，性能更強。

2.AI核心單元

AI超算，472 GFLOPS 算力！

功能強大的 AI 計算機，搭載128 核 Maxwell GPU， 4核心Cortex-A57 處理器，提供 472 GFLOPS，快速運行現代 AI 算法。廣泛應用于深度學習、計算機視覺、GPU 計算、多媒體處理等領域。支持流行的 AI 框架算法，如 TensorFlow、PyTorch、Caffe / Caffe2、Keras、MXNet、YOLOv5、YOLOv11 等。

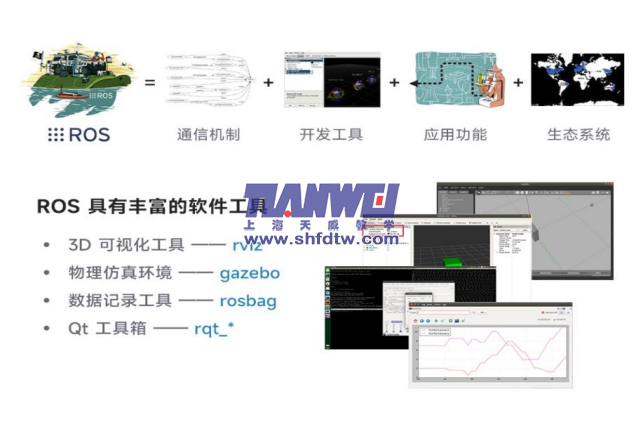

基于 開源ROS 機器人操作系統開發

ROS (Robot Operation System) 是適用于機器人的開源操作系統，包含一套機器人設計的軟件庫和工具。它提供了操作系統應有的服務，包括硬件抽象，底層設備控制，常用函數的實現，進程間消息的傳遞，以及包管理。ROS 可簡化機器人設計，是世界上主流的機器人軟件框架。

硬件優勢

強大計算能力：平臺搭載了NVIDIA 核心，具有128核Maxwell GPU，提供472 GFLOP的計算能力，專為密集計算任務優化，顯著提升卷積、矩陣運算及多模型并行推理效率。能夠高效支持AI模型的推理與實時任務處理，確?？焖夙憫?yīng)和高效處理。

高效處理架構：通過CPU和GPU協同工作，CPU負責輕量級計算與任務調度，GPU加速密集計算任務，如圖像處理和神經網絡推理，從而顯著提升處理速度。

內存優化：4GB LPDDR4 內存（帶寬 25.6 GB/s）支持多任務并發運行，通過 ZRAM 交換壓縮技術 擴展可用內存容量，確保復雜任務流暢執行。

高擴展性：設備支持多種接口（USB 3.0、HDMI、M.2等），支持GPIO擴展，能夠方便地與其他外部設備和傳感器進行集成與擴展，增強了平臺的靈活性和應用場景的多樣性。

3.激光雷達構建地圖

基于TOF技術的2D激光雷達，專為 ROS/ROS2 機器人開發設計，集高精度測距、360° 全向掃描和強環境適應性于一體。憑借其緊湊設計和卓越性能成為機器人導航、SLAM 建圖的理想解決方案。支持 Gmapping、Hector、Karto、Cartographer等建圖算法。

雷達功能：

l RRT自主探索建圖：設置探索的區域，運用RRT算法實現自主探索建圖、地圖保存、返回原點。

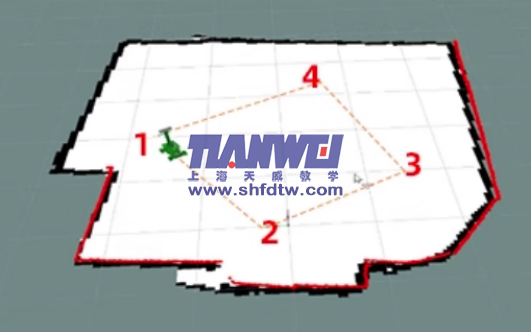

l 路徑規劃與導航：支持DWA路徑規劃，單點與多點自主導航。

l 激光雷達避障/跟隨：可以實現檢測周圍環境，自主避開前方障礙物或者實時跟隨距離雷達最近目標進行運動。

核心特征：

l 高精度測距：采用 TOF 技術，掃描半徑達30米，采樣頻率可達20000次/秒，角分辨率優異0.09°@5Hz/0.13°@7Hz/0.22°@12Hz，測量精度高：0.05m-5m誤差≤±6cm，5m-20m誤差≤±4cm，20m-30m誤差≤±10cm，滿足高精度建圖需求。

l 360°全向掃描：實現無縫環境感知，適用于動態避障與復雜場景導航。

l 強抗光能力：支持 100,000 Lux 強光環境，室內外表現穩定。

l IP65 防護等級：防水防塵設計，確保在多樣化環境下的可靠運行。

l 靈活調速：內置電機驅動器，支持掃描頻率調節，適應不同應用場景。

4.視覺系統

TW-ZWX24搭載有高性能RGB-D深度相機，基于結構光技術，適用于機器人開發、3D視覺應用和人機交互。集成了 RGB 彩色相機、紅外（IR）相機、紅外投影儀和深度處理器。相機采用高分辨率設計（支持1080P），深度范圍更廣（0.6m-8m）,長距離場景下性能更優秀。強大的 SDK 支持以及 ROS/ROS2 兼容性，使其成為機器人導航、SLAM（同步定位與建圖）、3D 測繪、教育研究和商業應用的理想選擇。

相機功能：

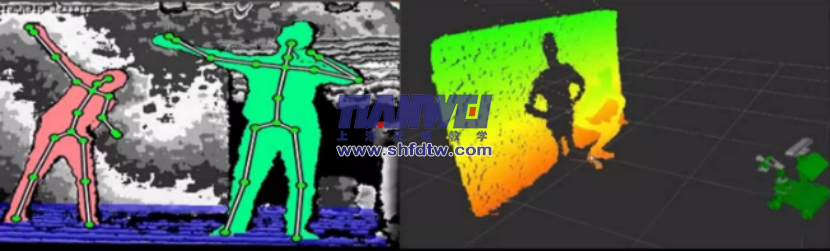

l 深度圖像數據、點云圖像：通過相應的節點能夠獲取相機的深度圖、彩色圖、點云圖。

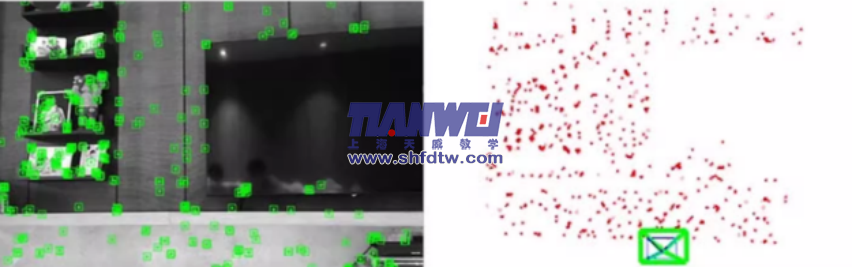

l ORBSLAM2+Octomap建圖：ORB-SLAM2是一個支持單目、雙目、RGB-D相機的開源SLAM框架，能夠?qū)崟r計算相機的位姿并同時對周圍環境三維重建，在RGB-D模式下可以得到真實尺度信息。

l RTAB-Map三維視覺建圖與導航：運用RTAB算法將視覺與雷達融合，實現了機器人三維視覺建圖與導航避障，支持全局重定位，自主定位。

詳細參數：

l 測距技術：

采用結構光（Structured Light）技術，通過紅外投影儀投射編碼圖案，結合紅外相機捕獲反射信號，計算深度信息。

內置 Orbbec 定制 ASIC 芯片，優化深度計算效率，降低主機計算負擔。

l 深度范圍：

標準范圍：0.6 米 至 8 米，適合中遠距離應用（如機器人導航、室內測繪）。

最小深度：0.4 米（部分模式下，需調整參數）。

深度精度：±3 mm（0.6 m 處），隨距離增加略有下降（約 ±1% 距離誤差）。

l 視場角（FOV）：

深度相機：水平 58.4°，垂直 45.5°，對角 67.9°。

RGB 相機：水平約 60°，垂直約 49.5°（略大于深度相機，利于對齊）。

視場覆蓋范圍適中，適合室內環境感知和中型機器人平臺。

l 分辨率與幀率：

深度流：

640×480 (VGA) @ 30 FPS

320×240 (QVGA) @ 30 FPS（低分辨率高幀率模式）

RGB 彩色流：

1920×1080 (1080p) @ 15 FPS

1280×720 (720p) @ 30 FPS

640×480 @ 30 FPS

紅外流：640×480 @ 30 FPS（與深度流一致）。

支持多分辨率切換，滿足不同計算資源和應用需求。

l 數據同步：

硬件級 RGB 與深度流同步，確保點云生成和顏色深度對齊的精度。

提供時間戳對齊功能，便于多傳感器融合。

l 環境適應性：

工作溫度：0°C 至 40°C，存儲溫度：-20°C 至 60°C。

室內優化，紅外投影對強光敏感（建議避免陽光直射或強紅外干擾）。

對黑色（吸收紅外）、透明或鏡面物體（反射紅外）的深度測量可能受限。

l SDK 支持：

Orbbec OpenNI SDK（支持手勢識別、點云處理）。

Orbbec SDK（提供相機控制、數據流管理）。

ROS/ROS2 驅動（通過 ros_astra_camera 包支持深度、RGB、點云發布）。

其他工具：兼容 OpenCV、PCL（點云庫）、Matlab。

l 高級功能：

手勢識別：支持 21 個手部關鍵點檢測，適用于體感交互。

點云生成：提供實時 3D 點云數據，支持 3D 重建。

相機校準：提供內參和外參校準工具，減少徑向/切向畸變。

多相機支持：可通過 USB Hub 連接多臺 Astra Pro Plus，實現多視角感知。

5. 底盤系統

TW-ZWX24采用高強度、輕量化的大尺寸鋁合金底盤作為核心骨架，這不僅賦予了機器人堅固耐用的特性，也為搭載各類傳感器、執行器和其他負載提供了充足的空間和可靠的支撐。底盤設計巧妙地集成了四個高性能麥克納姆輪，結合先進的運動控制算法，使機器人能夠?qū)崿F(xiàn)全方位、無死角的靈活移動，包括前進、后退、橫移、原地旋轉以及任意曲線軌跡的行駛。這種獨特的運動方式賦予了小車極強的機動性，使其能夠在狹窄空間內自由穿梭，完成傳統輪式機器人難以實現的復雜操作。

更值得一提的是，小車配備了創新的擺式懸掛底盤系統。這種設計允許每個車輪模組獨立地上下浮動，從而確保在復雜、崎嶇不平的路面上，四個麥克納姆輪始終能夠與地面保持良好的接觸。這一特性顯著提升了機器人的地形適應能力，使其能夠平穩地越過小型障礙物、爬坡以及在傾斜表面上穩定行駛。通過保持四輪的持續接地，擺式懸掛系統還能有效防止車輪懸空打滑，保證電機編碼器能夠準確地測量車輪的轉動，為機器人精準的定位、導航和運動控制提供可靠的數據基礎。這種設計對于需要精確控制和穩定運動的機器人應用至關重要，例如自主導航、物料搬運和巡檢等。

6. 機械臂

搭載高精度六軸機械臂，由6個高性能串行總線舵機組成，每個舵機都具備精確的角度控制和反饋機制，協同工作實現了機械臂整體的靈活運動和精準定位。機械臂的重復定位精度高達 ±0.5mm，這意味著它能夠精確地回到之前到達過的位置，這對于需要重復執行抓取、放置等動作的應用至關重要。

該機械臂的工作空間被設計為以機械臂中心軸為中心，半徑為 30cm 的圓形區域。在這個范圍內，機械臂能夠靈活地執行各種操作，例如精準地抓取放置物體。其有效負載能力達到 500g，使其能夠搬運一定重量的物品，滿足多種應用場景的需求。

為了方便用戶學習和開發，提供了配套的 MoveIt仿真課程。MoveIt是一款強大的 ROS 運動規劃框架，通過仿真環境，用戶可以在實際操作機械臂之前，安全地進行運動規劃、碰撞檢測和路徑優化等操作，極大地提高了開發效率和安全性。

此外，機械臂還支持與語音交互系統結合，實現更加智能化的操作。例如，通過語音指令，用戶可以控制機器人完成物品的搬運、垃圾的智能分揀等任務。這種人機交互方式不僅提高了操作效率，也拓展了機器人的應用場景，使其能夠更好地服務于人類。

詳細參數：

l 舵機方案：15KG*5+6KG串行總線智能舵機

l 關節數量及類型：5自由度+夾持器

l 運動范圍和工作空間：半徑≤30cm

l 負載能力：500g（搬運重量），有效負載200g(機械臂伸直夾取)

l 重復定位精度：±0.5mm

l 回讀功能：支持回讀舵機位置、狀態等信息

l 通信方式：UART串口

7. 語音交互

該語音交互模塊采用高度集成的音頻處理設備，專為機器人應用設計，旨在提供卓越的語音識別和人機交互能力。該模塊的核心是其高靈敏度麥克風陣列，這一設計使其能夠有效地捕捉來自遠距離的語音信號，即使在嘈雜環境中也能準確接收用戶的指令。

為了確保語音識別的準確性，該模塊集成了先進的降噪和回音消除技術。降噪功能可以顯著降低環境噪聲的干擾，而回音消除則能有效抑制揚聲器播放的聲音對麥克風接收的干擾，從而提高語音信號的清晰度和信噪比。

該模塊與平臺實現了高度的兼容性，可以無縫集成到機器人的控制系統中，實現語音控制導航、語音命令執行等功能。

詳細參數：

l 麥克風類型： 高靈敏度麥克風陣列，能夠同時接收來自多個方向的聲音，提高拾音的準確性。

l 拾音范圍： 遠距離語音采集，保證小車在一定范圍內都能接收到用戶的語音指令。

l 降噪性能： 支持先進的降噪算法，有效降低環境噪聲，提高語音識別率。

l 回音消除： 支持回音消除技術，消除揚聲器播放聲音對麥克風的干擾。

l 兼容性： 兼容平臺，提供相應的 ROS 驅動和接口。

l 工作電壓： 5V，采用常見的電源電壓，方便集成。

l 工作電流： 300mA，低功耗設計，延長小車?yán)m(xù)航時間。

l 靈敏度： -38dB/Pa，表示麥克風對聲壓變化的敏感程度。

l 信噪比： 65dB，表示麥克風輸出信號中有效信號與噪聲的比值，越高表示音質越好。

8. 姿態檢測

采用九軸姿態傳感器檢測小車位姿，這是一款是一款高性能、微型化的運動檢測模塊，它集成了三軸加速度計、三軸陀螺儀和三軸磁力計，能夠全面、精確地實時捕捉設備的姿態、方向和運動狀態。這種多傳感器融合的設計使其能夠提供比單一傳感器更全面、更可靠的運動信息，是許多需要精確姿態感知應用的理想選擇。

主要功能與優勢：

l 全面運動感知：通過加速度計測量設備在三個軸上的線性加速度，用于檢測傾斜、振動和沖擊；陀螺儀測量設備繞三個軸的角速度，用于檢測旋轉運動；磁力計測量地球磁場，用于確定設備的絕對方向（航向）。

l 可調量程：加速度計和陀螺儀都提供多種可調量程，允許用戶根據具體的應用需求和運動強度選擇合適的測量范圍，從而優化測量精度。

l 高靈敏度與低噪聲：傳感器具有高靈敏度和低噪聲特性，能夠捕捉到微小的運動變化，確保測量結果的準確性和穩定性。

l 高采樣頻率：最高可達 200Hz 的采樣頻率，保證了傳感器能夠?qū)崟r捕捉快速變化的運動，滿足動態應用的需求。

l 低功耗設計：在低功耗模式下，功耗僅為約 0.5mA，有助于延長電池供電設備的續航時間。

l 高精度：靜態姿態角精度達到 ±0.05°，動態姿態角精度達到 ±0.1°，滿足高精度姿態測量需求。

9. 其他亮點

AI 小車不僅具備強大的硬件基礎，更在軟件和功能上進行了深度優化，展現出卓越的智能化水平。其突出的功能和亮點包括：

l MediaPipe 開發： 集成了 MediaPipe 框架，這是一個由 Google 開發的強大的多媒體處理管道。通過 MediaPipe，開發者可以輕松實現各種復雜的 AI 任務，例如：

o 人臉識別與分析：實時檢測和識別人臉，并提取面部特征點，用于身份驗證、表情分析等。

o 手勢識別：識別用戶的手勢動作，實現自然的手勢控制交互。

o 物體檢測與跟蹤：檢測特定物體，并在視頻流中持續跟蹤其位置和姿態。

這些功能極大地拓展了機器人的應用場景，使其能夠更好地理解和響應人類的行為。

l AI 交互升級： 在人機交互方面進行了全面升級，使其能夠以更自然、更智能的方式與人類進行互動。

o 智能語音交互：集成高精度語音識別和合成技術，實現流暢的語音對話，支持語音控制導航、任務執行等。

o 視覺情感識別：分析人類的面部表情，判斷其情緒狀態，并做出相應的反饋，例如在檢測到用戶悲傷時播放舒緩的音樂。

l 視覺循跡自動駕駛：搭載先進的視覺導航算法，使產品能夠在預先設定的道路或軌跡上自主行駛。

o 車道線檢測：準確識別道路上的車道線，保持車輛在車道中央行駛。

o 路徑規劃：根據環境信息和目標位置，規劃最優行駛路徑。

這使得機器人能夠在無需人工干預的情況下完成巡邏、配送等任務。

l KCF 目標追蹤：采用 KCF (Kernelized Correlation Filter) 算法，實現對特定目標的精確、魯棒的實時追蹤。

o 動態目標追蹤：即使目標發生形變、遮擋或光照變化，也能保持穩定的追蹤。

o 多目標追蹤：支持同時追蹤多個目標，滿足復雜的追蹤需求。

這項技術在機器人安防、物流等領域具有廣泛的應用價值。

l 多機編隊互聯控制：支持多臺機器人之間的協同工作，實現編隊行駛、協同搬運等復雜任務。

o 分布式控制：通過無線通信網絡，實現機器人之間的信息共享和協同控制。

o 集群智能：形成機器人集群，共同完成大規模任務，提高工作效率。

l Rviz 仿真控制： 集成 Rviz 可視化工具，為開發者提供強大的機器人仿真和調試環境。

o 三維可視化：以三維方式顯示機器人的狀態、傳感器數據和環境信息。

o 運動規劃調試：可視化地調試機器人的運動規劃算法，優化運動軌跡。

這極大地簡化了開發流程，提高了開發效率。

10. 課程案例

設備配套的課程資源，旨在為用戶提供一個全面而深入的機器人學習體驗，從 ROS 基礎知識到前沿的 AI 應用，構建起完整的知識體系和實踐能力。這些課程資源不僅是簡單的操作指南，更是系統化的學習路徑，助力用戶快速掌握機器人開發的核心技能，并具備解決實際問題的能力。

主要亮點和特點：

l ROS 基礎知識體系：課程資源系統地講解 ROS (Robot Operating System) 的核心概念和技術，包括:

o ROS 架構與通信機制：深入理解 ROS 的節點、話題、服務、參數服務器等基本組成部分，以及它們之間的交互方式。

o ROS 工具與命令：熟練掌握 ROS 常用工具，如 roscd、rospack、rosrun、rostopic、rosservice 等，提高開發效率。

o ROS 開發環境搭建：指導用戶搭建 ROS 開發環境，配置工作空間，創建和編譯 ROS 包。

l 機器人關鍵技術深度解析：課程資源重點講解機器人領域的核心技術，并提供大量的實踐案例，幫助用戶深入理解和應用這些技術：

o SLAM 建圖與自主導航：講解如何使用激光雷達、深度相機等傳感器獲取環境信息，并利用 SLAM 算法構建高精度地圖；深入探討路徑規劃和導航算法，使機器人能夠在未知環境中自主移動。

o 計算機視覺與物體識別：教授如何使用 OpenCV 等視覺庫，以及深度學習模型，實現物體檢測、識別、跟蹤等功能，使機器人具備"視覺"能力。

o 機械臂運動規劃與控制：從機械臂的運動學建模入手，講解如何進行軌跡規劃、碰撞檢測、逆運動學求解，最終實現機械臂的精確控制和復雜操作。

o AI 深度學習應用：引入 MediaPipe 等先進的 AI 框架，探索其在機器人領域的應用，例如人臉識別、手勢識別、情感識別等，使機器人具備更強的感知和交互能力。

l 仿真環境與實踐: 課程資源強調理論與實踐相結合，提供豐富的仿真環境和實踐項目，例如：

o Rviz 仿真：學習使用 Rviz 進行機器人可視化，調試傳感器數據，觀察運動規劃結果。

o MoveIt! 運動規劃：掌握 MoveIt! 運動規劃框架，在仿真環境中進行機械臂運動規劃和控制。

o 真實機器人實驗：結合實際的 ROSMASTER X3 Plus 機器人，完成各種機器人應用項目的開發和調試。

l 豐富的案例與項目實踐：課程資源提供大量的機器人應用案例，例如：

o 智能語音交互：開發語音控制機器人導航、任務執行等功能。

o 視覺循跡與自動駕駛：實現機器人沿特定路徑自主行駛。

o 多機器人協同：學習多機器人編隊控制、協同搬運等。

這些案例幫助用戶將所學知識應用到實際場景中，提升解決實際問題的能力。
